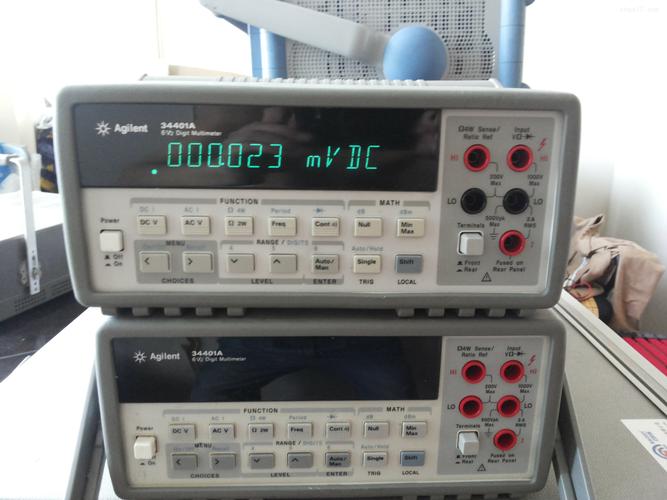

安捷伦34401A六位半万用表 经典仪器仪表的全面解析

在电子测量领域，安捷伦（Agilent）34401A数字万用表是一款备受推崇的经典仪器仪表。作为一款六位半精度的台式万用表，它自推出以来便成为实验室、生产线和研发部门的标配设备之一。本文将全面介绍安捷伦34401A的性能特点、应用场景及使用建议。

一、六位半精度的含义

六位半（6.5位）是指万用表显示数字的位数。例如，在直流电压测量时，34401A可以显示到小数点后6位，最大显示值为1199999（即1,199,999 counts）。这种高分辨率（1,200,000 counts）使其能够检测微小的信号变化，分辨率达到0.1µV、0.1µA和0.1mΩ（在特定量程下）。安捷伦34401A具备0.0035%的直流电压基本精度（24小时），在同类产品中表现出色。

二、主要功能与技术规格

安捷伦34401A支持多种测量功能：

• 直流电压（DCV）：100nV至1kV
• 交流电压（ACV）：100nV至750V（True RMS，带宽可达300kHz）
• 直流电流（DCI）：10nA至3A
• 交流电流（ACI）：10nA至3A
• 两线/四线电阻：10µΩ至100MΩ
• 频率与周期测量
• 二极管测试和通断检查

该表还具备多种数学运算功能，如dBm、dB、限值测试、最小/最大/平均值统计等。接口方面，标准配置GPIB（IEEE-488）和RS-232，部分型号可选配Agilent 82357A USB转GPIB适配器。

三、相比现代仪器仪表的特点

尽管推出多年，34401A依然活跃在二手市场和许多实验室中。其优势包括：

• 稳定性强：经过老化处理的电压基准（通常为LM399或类似器件）提供极低的长期漂移。
• 可靠性高：简单直接的设计减少了故障点。
• 读数速率：最高1000读数/秒（GPIB），适合自动化测试系统。
• 易于校准：无需特殊工具即可进行校准，并提供闭壳校准功能。
• 成本效益：二手价格通常仅几百到几千元，远低于新型六位半万用表。

四、常见应用场景

1. 电子研发实验室：用于电源、放大器、传感器等电路的精密测量与调试。
2. 校准与计量：作为工作标准，校验较低精度的万用表或数据采集卡。
3. 生产线测试：在自动化测试设备（ATE）中，与其他仪器配合完成多参数测试。
4. 教育领域：高校电子工程专业用于教授测量原理与实验。

五、使用与维护建议

为了保持34401A的最佳性能，用户应注意：

• 定期进行校准（建议每年一次），或送有资质的计量机构。
• 避免在极端温度、湿度或强电磁干扰环境下使用。
• 使用高质量的测试线，减少热电动势和接触电阻。
• 若长期不用，应存放在干燥、防静电的环境中。
• 上电后预热至少1小时，使内部温度稳定后再进行高精度测量。
• 对于高阻测量，注意使用屏蔽线并保持清洁。

六、常见问题与故障排除

• 显示“----”或读数跳动：可能是输入过载、测试线接触不良或内部基准故障。尝试更换量程或检查输入端子。
• 无法通过GPIB通信：确认地址设置与线缆连接，可借助Agilent Connection Expert软件诊断。
• 电源保险丝熔断：一般由错误量程接线导致，检查后更换同规格保险丝。

七、

安捷伦34401A作为一款经典的六位半万用表，凭借其严谨的设计、可靠的性能和广泛的兼容性，至今仍是众多工程师和爱好者的首选。虽然目前已升级为是德科技（Keysight）34461A等新一代型号，但34401A所代表的精密测量精神历久弥新。对于预算有限但需要高分辨率的应用场景，一台经过校准的二手34401A不失为明智的选择。

（小提示：本文中的安捷伦34401A现已由是德科技生产，型号命名可能带有34401A或34410A等变体，但基础设计一脉相承。）
